Componenti principali

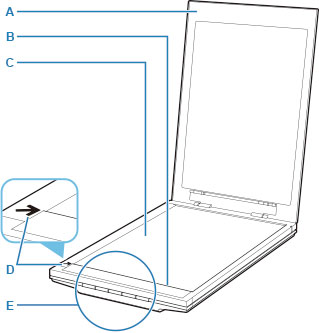

- A: Coperchio dei documenti
- Tiene premuto l'elemento posizionato.
- B: Unità di scansione
- La parte principale dello scanner che emette luce ed effettua la scansione degli elementi.
- C: Piano di lettura
- Dove viene posizionato l'elemento da acquisire.
- D: Segno di allineamento
- Allineare un angolo dell'elemento a questo segno.
- E: Pulsanti dello scanner
-
È possibile eseguire la scansione in base alle necessità premendo semplicemente un pulsante.
- Pulsanti PDF
-
- Pulsante AVVIO SCANSIONE
- Pulsante FINE
- Pulsante AUTO SCAN
- Pulsante COPIA (COPY)
- Pulsante SEND

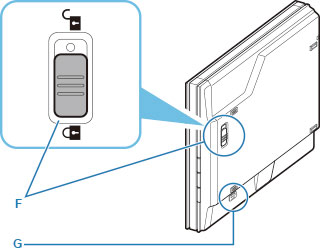

- F: Interruttore di blocco dello scanner
- Blocca o sblocca l'unità di scansione.
- G: Slot di blocco del supporto
-
Inserirvi il gancio del supporto quando si posiziona lo scanner in verticale.
- H: Connettore USB
- Collegarvi il cavo USB in dotazione.
Importante
- Lo scanner non ha alcun interruttore o spia di alimentazione. Non è necessario utilizzare un adattatore CA o un cavo di alimentazione. Quando si collega un computer allo scanner mediante il cavo USB e si accende il computer, si accenderà anche lo scanner.
- Lo scanner è stato progettato per ottenere risultati ottimali una volta collegato a una porta USB 3.0 o superiore con il cavo USB fornito. Collegare il cavo USB fornito con lo scanner a una porta USB 3.0 o superiore.
- Il cavo USB fornito è destinato esclusivamente all'utilizzo con lo scanner. Non può essere utilizzato con altre periferiche.
